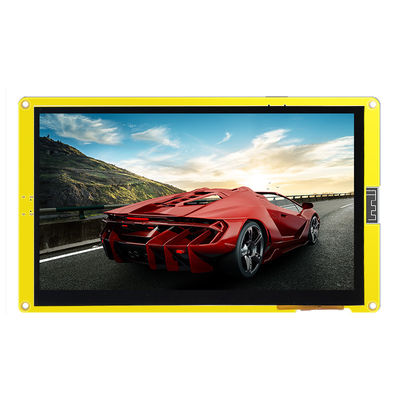

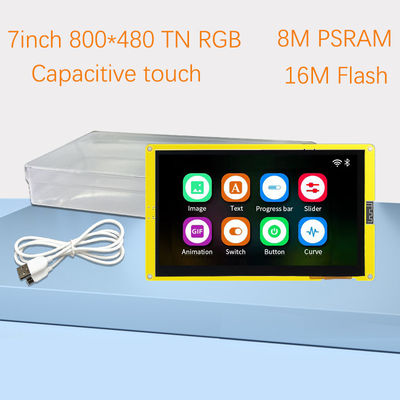

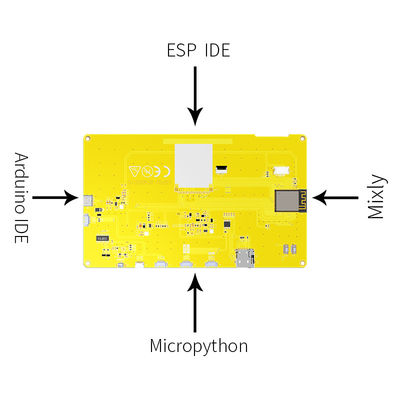

800x480 7 Zoll-kapazitives Touch Screen ESP32-S3 8M PSRAM Lcd Modul Tft

7,0 des Zoll-ESP32-8048S070C Blitz und 8MB PSRAM Gigahertz Wifi Bluetooth 16MB SPI der seriellen Schnittstelle LCD-Bildschirm-des Modul-800*480 der Anzeigen-2,4

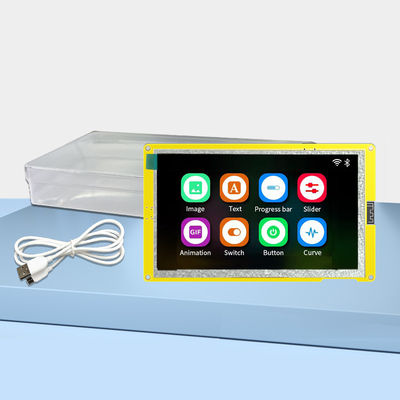

1, Überblick

ESP32-8048S070C ist ein Entwicklungsbrett für Sichttouch Screen, das Brett wird ausgerüstet mit den GUI-Plattformmikroprogrammaufstellung, die unabhängig, das Stützgrafische Drag & Drop entwickelt werden, das programmiert, um Benutzern zu helfen, die Entwicklung der Plattform der besonderen Steuerung abzuschließen. Der Hauptkontrolleur des ESP32-8048S070C Entwicklungsbrettes nimmt Modul ESP32-S3-WROOM-1 an, dieses Modul ist universelle Wi FI + BT + ble MCU Modul, Blitz 16MB SPI und 8MB PSRAM sind konfiguriertes in.ESP32-8048S070C Entwicklungsbrett können Funktionen wie Knöpfe, Stimme und Kamera durch die Expansionsschnittstellen auf beiden Seiten auch entwickeln und ausprüfen, die Programmentwicklungszeit von Benutzern groß zu verkürzen.

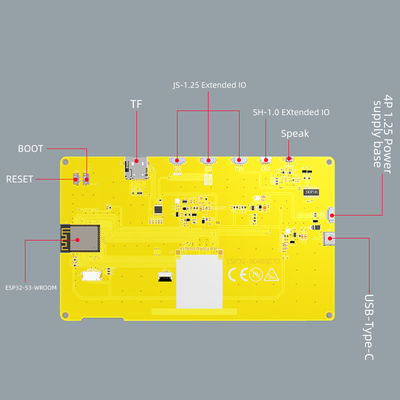

2, die folgenden Hardwaremöglichkeiten

1) Modul ESP32-S3-WROOM-1

ESP32-S3-WROOM-1 ist Wi FI + BT + ble MCU Modul für alle Arten Anwendungen. Es hat starke Funktionen und breite Anwendungen. Es kann in den Niederleistungs-Sensor-Netzen und fordernde Anwendungen, zum Beispiel, Sprachkodierung, Audioströmen und Decodierung MP3 verwendet werden. Die Parameter dieses ESP32-S3-WROOM-1 sind: 8Mbyte PSRAM + 16Mbyte grell.

2) TP-Schnittstelle

Kapazitive Berührungsflächenschnittstelle, I2C-Schnittstelle, sperrende 0.5mm, 6pin, leichter Schlag hinunter Art.

3) Anzeigenschnittstelle LCM-Anzeige interface7.0-inch LCM, SPI-Schnittstelle, sperrendes 1.25mm, diese SPI-Schnittstelle wird an die Schnittstelle der Hardware HSPI von esp32, die Betriebstaktfrequenzdose angeschlossen
Reichweite 80MHz. Die verwendeten Schirmparameter sind: Size-7.0Inch; Pixel density-165PPI; Entschließung: 800*RGB*480; Schirmmodell:

ESP32-8048S070C

4) Energiemanagement

Zwei LDOS des Ertrages 3.3V, man liefert Energie an das Brett selbst, die andere Versorgungsenergie zur externen Erweiterungsplatine, die Stromversorgung wird getrennt, um die Erweiterungsplatine an der Störung die Stromversorgung von esp32-S3, es zu verhindern sicherstellt die Stabilität des esp32-S3.

5) Aussenbord-Stromversorgungsanlage Schnittstelle

Reservierte Aussenbord-Stromversorgungsanlage Schnittstelle (positiv und negativ wie in + - Zeichen auf der Zahl), Eingangsspannungsbereich 5v, Höchstlast gegenwärtig ich > 2A.

6) RST-Schlüssel

Berühren Sie den Selbstzurückstellenknopf, um an den en-Stift von ESP32-S3 anzuschließen. Dieser Knopf kann benutzt werden, um ESP32-S3 zurückzustellen.

7) Art-c Schnittstelle

Universal-USB-C Schnittstelle (Art-c Schnittstelle), diese Schnittstelle wird benutzt, um das Entwicklungsbrett, DIE UART-Kommunikation und das Mikroprogrammaufstellungsdownload anzutreiben. Die Hardware des Downloadstromkreises führt Datenflusssteuerung ein, also stützt das Mikroprogrammaufstellungsdownload ein automatisches Download des Klickens.

3, Energie-an Anweisungen

1) Stromversorgung

Dieses Entwicklungsbrett stützt USB-Art-c 5V-Stromversorgung und reservierte externe Leistungsaufnahmeschnittstelle (wie gezeigt durch Referenznummer 5 in Tabelle 3). Es wird empfohlen

dass der Strom der Eingangsspannung 5V Stütznicht kleiner als 1A ist-, wenn andere Erweiterungsplatinen nicht und der Strom der Eingangsspannung 5V Stützeingefügt werden, nicht ist- kleiner als 2A, wenn andere Erweiterungsplatinen eingefügt werden (auf die Wirkleistungs-Leistungsaufnahme der Erweiterungsplatine für Details sich beziehen). Anmerkung: Wenn die externe Stromversorgung durch die reservierte Energieschnittstelle zur Verfügung gestellt wird, ist die Stromversorgungsspannungs-Inputstrecke 5V, und der Lastsstrom wird empfohlen, um I> 2A zu sein.

2) Vorkehrungen

Überprüfen Sie bitte, ob die FPC-Kabel der TP- und LCM-Schirme in die entsprechenden FPC-Sockel eingefügt worden sind, bevor man auf dem Entwicklungsbrett antrieb, andernfalls


4, Brett-elektrische Parameter

Testumwelt:

1, Temperatur: Raumtemperatur 25 ℃

2, Stromversorgung: Kräuselung V der Spannung 5.0V

Prüfparameter:

1, normaler Arbeitsstrom: 500mA (durchschnittlicher Strom)

5, Mikroprogrammaufstellungs-Brennen

1) Schritt einer:

Schließen Sie das ESP32-8048S070C Brett an den Computer über das USB--TypeCdatenkabel an. Seit dieser Entwicklung hat Brett die automatische verarbeitende Datenflusssteuerung, die Mikroprogrammaufstellung kann durch ESP32 Flash_Download_Tools automatisch herunterladen werden.

2) Schritt zwei:

Wie in Abbildung 7-1 gezeigt unten: Wählen Sie den Mikroprogrammaufstellungsweg vor, bei 1. gebrannt zu werden. Die Adresse ist normalerweise 0X00. Nach Einstellung erinnern Sie sich, zu ticken die Front; Wählen Sie die Systemuhr vor, um 40MHz bei 2 Standorten zu sein; Wählen Sie die Größe des Blitzes als 128Mbit in 3 Plätzen; Ausgewählter SPI-MODUS als DIO-Modus bei 4 Plätzen; Wählen Sie die Anschlussnummer des gegenwärtigen Brettes vor, das durch den Computer bei 5 erkannt wird; Wählen Sie das Baud der seriellen Schnittstelle bei 6 Plätzen vor (das größer der Wert, ist das schneller die Mikroprogrammaufstellungsdownloadrate und die maximale Unterstützung 1152000bps); Nach dem Abschluss der vorhergehenden Konfiguration, Klicken bei 7, um die, Mikroprogrammaufstellung zu brennen zu beginnen.

3) Schritt drei:

Nach dem Abschluss der oben genannten zwei Schritte, Presse die Reset-Taste auf der Rückseite
das Entwicklungsbrett zum die, Mikroprogrammaufstellung laufen zu lassen zu beginnen brannte gerade.
