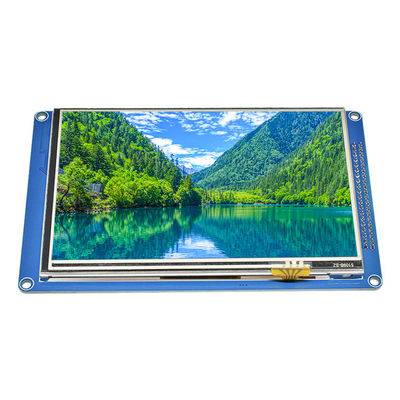

| Modellnummer: | JC8048M050N |
| MOQ: | 50PCS |
| Preis: | ￥165/PCS |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsfähigkeit: | 5000PCS/day |
1: Weitverbreitet
2: Unterstützungs-SPI-BLITZ
3: Eingebauter Sd-Einbauschlitz, Kartenexpansion der Unterstützungs Sd
4: Hintergrundbeleuchtungssteuermethoden der Unterstützungs drei (konstantes Licht, GPIO-Steuerung, PWM-Steuerung)
5: Entschließung der Unterstützungs 800x480, der Anzeigeneffekt ist sehr klar
Die Stifte, die mit A und T beginnen, sind bezogene Stifte des widerstrebenden Touch Screen;
B. Die Stifte zu Beginn Sd sind Sd-Karte sich bezogen Stifte;
Die Stifte, die mit C und F beginnen, hängen mit SPI-BLITZ zusammen;
D. Der Rest sind die Stifte, die auf dem LCD-Bildschirm bezogen werden;
E. SPI FLASH wird nicht gelötet. Wenn Sie ihn verwenden müssen, löten Sie ihn sich bitte.
Schirm 1*touch
| Name | Parameter |
| SKU | JC8048M050R |
| Anzeigen-Farbe | RGB 565 |
| Notenmodus | Widerstrebende Note |
| Bildumfang | 5,0 (Zoll) |
| Art | TFT |
| Fahrer IC | SSD1963 |
| Entschließung | 800*480 (Pixel) |
| Modul-Schnittstelle | Parallele Schnittstelle 40PIN |
| Beschriftungsbereich | 108,00 (L)) X64.80 (W) MILLIMETER |
| Außenmaß | 135 (L) X85 (W) MILLIMETER |
| Betriebstemperatur | -20℃~60℃ |
| Lagertemperatur | -30℃~70℃ |
| Funktionierenspannung | 3.3V |
| Blickwinkel | 6:00uhr |
| Pin-Abstand | Pin-Abstand |
| Verbindungsmethode | Stift 2,54 |
| Produkt-Gewicht (Paketenthalten) | 200g |
| Zahl | Pin Label | Pin Description |
| 1 | Boden | Boden |
| 2 | 3.3V | Leistungsaufnahme 3.3V |
| 3 | NC | Leere Füße |
| 4 | RS | Ausgewähltes Signal des Registers/der Daten, 0: Register 1: Daten |
| 5 | WR | Schreiben Sie Operation |
| 6 | RD | Lesevorgang |
| 7 | DB8 | Datenhafen |
| 8 | DB9 | Datenhafen |
| 9 | DB10 | Datenhafen |
| 10 | DB11 | Datenhafen |
| 11 | DB12 | Datenhafen |
| 12 | DB13 | Datenhafen |
| 13 | DB14 | Datenhafen |
| 14 | DB15 | Datenhafen |
| 15 | CS | Lcd-Signalsteuerung- eines Bausteinssignal, aktives Tief |
| 16 | F_CS | Grelle Signalsteuerung eines Bausteins |
| 17 | REST | Lcd-Zurückstellensignal, niedriges Zurückstellen |
| 18 | NC | Leere Füße |
| 19 | LED_A | Hintergrundbeleuchtungssteuerpositiv |
| 20 | NC | Leere Füße |
| 21 | DB0 | Datenhafen |
| 22 | DB1 | Datenhafen |
| 23 | DB2 | Datenhafen |
| 24 | DB3 | Datenhafen |
| 25 | DB4 | Datenhafen |
| 26 | DB5 | Datenhafen |
| 27 | DB6 | Datenhafen |
| 28 | DB7 | Datenhafen |
| 29 | T_CLK | Note SPI-Bustaktsignal |
| 30 | T_CS | Touch Screen Signalsteuerung- eines Bausteinssignal, niedriger Stand ermöglichen |
| 31 | T_DIN | Note SPI-Businput |
| 32 | NC | Leere Füße |
| 33 | T_DO | Note SPI-Busertrag |
| 34 | T_IRQ | Touch Screen Unterbrechungssignal, niedrig, wenn es Note gibt |
| 35 | SD_DO | Sd-Kartendatenausgabestift |
| 36 | SD_CLK | Sd-Kartenuhrstift |
| 37 | SD_DIN | Sd-KartenDateneingabestift |
| 38 | SD_CS | Ausgewählter Stift Sd-Karte |
| 39 | NC | Leere Füße |
| 40 | NC | Leere Füße |
