| Modellnummer: | JC4827B043N |
| MOQ: | 500 |
| Preis: | ￥45/pcs |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsfähigkeit: | 5000PCS/day |

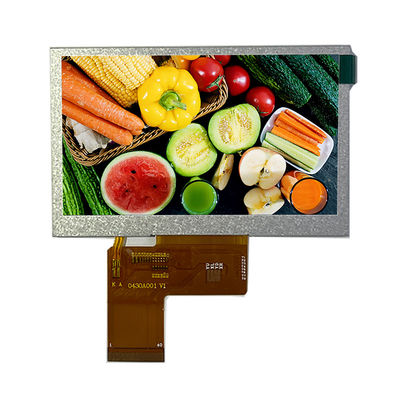

4,3 Zoll ohne Fahrer 350 Touch480xRGBx272 ILI6485A helles Anzeigenmodul 40PIN RGB TFTs lcd
JC4827B043N ist ein Farbaktives Matrix LCD-Modul, das formloses Silikon enthält
TFT (Dünnfilm-Transistor). Er wird aus einer Farbe-TFT LCD-Platte, Fahrer IC, FPC und einer Rücklichteinheit verfasst. Der ModulBildschirmbereich enthält 480X272pixels. Dieses Produkt stimmt mit Klimakriterium RoHS überein
Parameter
| Lcd-Größe | 4,3 Zoll (Diagonale) |
| Lcd-Art | TFT |
| Entschließung | 800x480 |
| Modulgröße | 105.45x67.2x3mm |
| Beschriftungsbereich | 95.04x53.856mm |
| Pixel-Neigung | . |
| Betrachtenrichtung | Frei |
| Hintergrundbeleuchtung | LED |
| Fahrer IC | TBA |
| Lagertemperatur | -30 bis +70 |
| 1 | LEDK | LED-FAHRER | Hintergrundbeleuchtungskathode. | - |
| 2 | LEDA | LED-FAHRER | Hintergrundbeleuchtungsanode. | - |
| 3 | Boden | PWR-VERSORGUNG | Energieboden. | - |
| 4 | VCC | PWR-VERSORGUNG | Stromversorgung für Digitalschaltung. | - |
| 5-12 | R0-R7 | Input/Output | Roter Signaldatenbus. | GND/IOVCC |
| 13-20 | G0-G7 | Input/Output | Datenbus des grünen Signals. | GND/IOVCC |
| 21-28 | B0-B7 | Input/Output | Blauer Signaldatenbus. | GND/IOVCC |
| 29 | Boden | PWR-VERSORGUNG | Energieboden. | - |
| 30 | PCLK | Input/Output | Punkttaktsignal. | - |
| 31 | DISP | Input/Output | Anzeigesteuerung/Bereitschaftsbetriebsartauswahl. | GND/IOVCC |
| 32 | HSYNC | Input/Output | Input der horizontalen Synchronisierung. | GND/IOVCC |
| 33 | VSYNC | Input/Output | VSYNCinput. | GND/IOVCC |
| 34 | De | Input/Output | Datenfreigabesignal. | GND/IOVCC |
| 35 | NC | - | Kein schließen Sie an. | - |
| 36 | Boden | PWR-VERSORGUNG | Energieboden. | - |
| 37 | XL | - | TP ließ Signal. | - |
| 38 | Yd | - | TP hinunter Signal. | - |
| 39 | XR | - | TP-Rechtsignal. | - |
| 40 | YU | - | TP herauf Signal. | - |
