| Modellnummer: | JC2432R028R |
| MOQ: | 50PCS |
| Preis: | ￥45/PCS |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsfähigkeit: | 5000PCS/day |

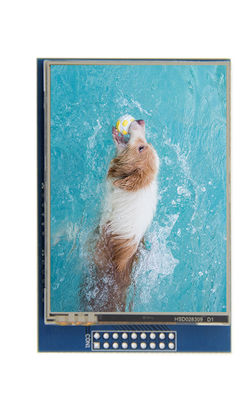

widerstrebende Note von 240*320 2,8" 2,8 Zoll Prüfer der TFT LCD-Modul-Bildschirmanzeige-ILI9341 für Brett Arduino UNOs MEGA2560
Stellen Sie 51 MCU, stm32 MCU, Arduino-Programmbeispiel zur Verfügung
Produkt-Beschreibung
| Name | Parameter |
| SKU | JC2432R028R |
| Anzeigen-Farbe | Farbe RGB 65K |
| Notenmodus | Widerstrebende Note |
| Bildumfang | 2,8 (Zoll) |
| Art | TFT |
| Fahrer IC | ILI9341 |
| Entschließung | 240*320 (Pixel) |
| Modul-Schnittstelle | 8-Bit-Parallelschnittstelle |
| Beschriftungsbereich | 43.2*57.6 (Millimeter) |
| Modul PWB-Größe | 52.70*78.22 (Millimeter) |
| Betriebstemperatur | -20℃~60℃ |
| Lagertemperatur | -30℃~70℃ |
| Funktionierenspannung | 5V/3.3V |
| Leistungsaufnahme | TBD |
| Produkt-Gewicht (Paketenthalten) | 44 (g) |
| Zahl | Pin Label | Pin Description |
| 1 | LCD_RST | Lcd-Buszurückstellensignal, niedriges Zurückstellen |
| 2 | LCD_CS | Lcd-Bussignalsteuerung- eines bausteinssignal, niedriger Stand ermöglichen |
| 3 | LCD_RS | niedriger Stand: Befehl, hohe Stufe: Daten |
| 4 | LCD_WR | Lcd-Bus schreiben Signal |
| 5 | LCD_RD | Lcd-Bus las Signal |
| 6 | Boden | Energieboden |
| 7 | 5V | Leistungsaufnahme 5V |
| 8 | 3V3 | Leistungsaufnahme 3.3V, dieser Stift kann getrennt werden |
| 9 | LCD_D0 | Lcd-8-Bit-Daten Bit0 |
| 10 | LCD_D1 | Lcd-8-Bit-Daten Bit1 |
| 11 | LCD_D2 | Lcd-8-Bit-Daten Bit2 |
| 12 | LCD_D3 | Lcd-8-Bit-Daten Bit3 |
| 13 | LCD_D4 | Lcd-8-Bit-Daten Bit4 |
| 14 | LCD_D5 | Lcd-8-Bit-Daten Bit5 |
| 15 | LCD_D6 | Lcd-8-Bit-Daten Bit6 |
| 16 | LCD_D7 | Lcd-8-Bit-Daten Bit7 |
| 17 | SD_SS | Sd-Karte SPI-Bussignalsteuerung- eines bausteinssignal, niedriger Stand ermöglichen |
| 18 | SD_DI | Signal Sd-Karte SPI-Busses MOSI |
| 19 | SD_DO | Sd-Karte SPI-Bus MISO-Signal |
| 20 | SD_SCK | Sd-Karte SPI-Bustaktsignal |
