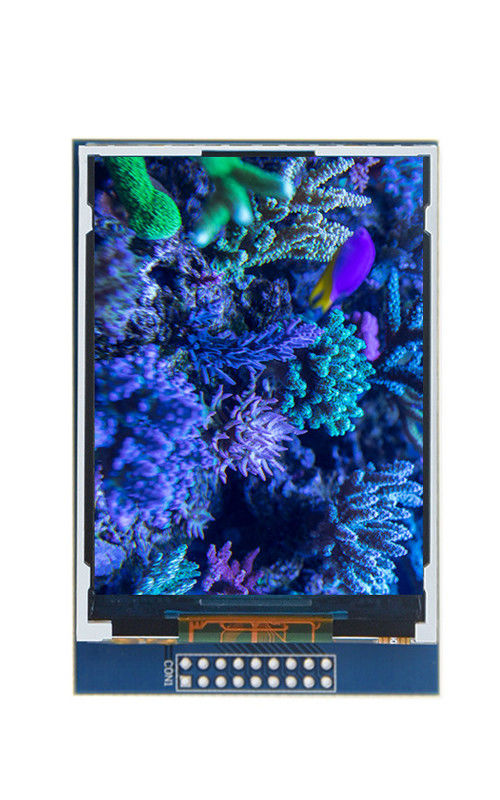

320x240 Arduino Display Module Anzeige Arduino ILI9341 2,8 Zoll Tft Lcd

Name: 320x240 Arduino Display Module Anzeige Arduino ILI9341 2,8 Zoll Tft Lcd
Brand: Shenzhen Jingcai Intelligent Co., Ltd.
SKU: JC3248R028N
Price: 45 USD
Availability: InStock

Modellnummer:	JC3248R028N
MOQ:	50PCS
Preis:	￥45/PCS
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	5000PCS/day

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Größe:

2.8inch

Entschließung:

240*320

Touch:

Without touch

Fahrer Ic:

ILI9341

Modul PWB-Größe:

52.70*78.22 (Millimeter)

Name:

JC3248R028N

Hervorheben:

320x240 Arduino Display Module

Anzeige Arduino ILI9341 2

8 Zoll Tft Lcd

Beschreibung des Produkts

2,8 Zoll ohne Note 240*320 2,8" Prüfer der TFT LCD-Modul-Bildschirmanzeige-ILI9341 für Brett Arduino UNOs MEGA2560

Stellen Sie 51 MCU, stm32 MCU, Arduino-Programmbeispiel zur Verfügung

Führen Sie ein

Art: Fingerspitzentablett

Größe: 2,8" parallele Schnittstelle

Bildschirmbereich: 43.2*57.6 (Millimeter)

Treibendes Element: Aktive Matrix EinSi TFTs

Pixelanordnung: Vertikale Streifen RGB

Antrieb IC: ILI9341

Hintergrundbeleuchtung: weiße LED

Betrachtenrichtung: 6 Uhr

Farbintensität: 262K/65K

Entschließung (Punkte): 240RGB * 320 Punkte

5V kompatibel, verwendet mit Logik 3.3V oder 5V

Mindestens IOS 4 werden für MCU angefordert

Mit PWB-Brett (einschließlich Stromversorgung IC und Sd)

Paket umfasst:

1 * 2,8 Zoll TFT LCD-Anzeige

Produkt-Parameter

Name	Parameter
SKU	JC3248R028N
Anzeigen-Farbe	Farbe RGB 65K
Notenmodus	Ohne Note
Bildumfang	2,8 (Zoll)
Art	TFT
Fahrer IC	ILI9341
Entschließung	320*240 (Pixel)
Modul-Schnittstelle	8-Bit-Parallelschnittstelle
Beschriftungsbereich	43.2*57.6 (Millimeter)
Modul PWB-Größe	52.70*78.22 (Millimeter)
Betriebstemperatur	-20℃~60℃
Lagertemperatur	-30℃~70℃
Funktionierenspannung	5V/3.3V
Leistungsaufnahme	TBD
Produkt-Gewicht (Paketenthalten)	44 (g)

Schnittstellendefinition

Zahl	Pin Label	Pin Description
1	LCD_RST	Lcd-Buszurückstellensignal, niedriges Zurückstellen
2	LCD_CS	Lcd-Bussignalsteuerung- eines bausteinssignal, niedriger Stand ermöglichen
3	LCD_RS	niedriger Stand: Befehl, hohe Stufe: Daten
4	LCD_WR	Lcd-Bus schreiben Signal
5	LCD_RD	Lcd-Bus las Signal
6	Boden	Energieboden
7	5V	Leistungsaufnahme 5V
8	3V3	Leistungsaufnahme 3.3V, dieser Stift kann getrennt werden
9	LCD_D0	Lcd-8-Bit-Daten Bit0
10	LCD_D1	Lcd-8-Bit-Daten Bit1
11	LCD_D2	Lcd-8-Bit-Daten Bit2
12	LCD_D3	Lcd-8-Bit-Daten Bit3
13	LCD_D4	Lcd-8-Bit-Daten Bit4
14	LCD_D5	Lcd-8-Bit-Daten Bit5
15	LCD_D6	Lcd-8-Bit-Daten Bit6
16	LCD_D7	Lcd-8-Bit-Daten Bit7
17	SD_SS	Sd-Karte SPI-Bussignalsteuerung- eines bausteinssignal, niedriger Stand ermöglichen
18	SD_DI	Signal Sd-Karte SPI-Busses MOSI
19	SD_DO	Sd-Karte SPI-Bus MISO-Signal
20	SD_SCK	Sd-Karte SPI-Bustaktsignal
