| Modellnummer: | JC2432S028R |
| MOQ: | 300 |
| Preis: | ￥45/PCS |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsfähigkeit: | 5000pcs/day |

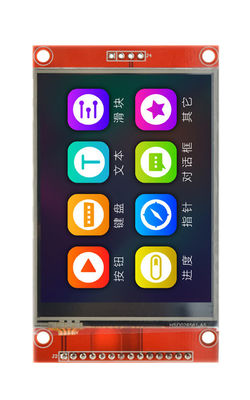

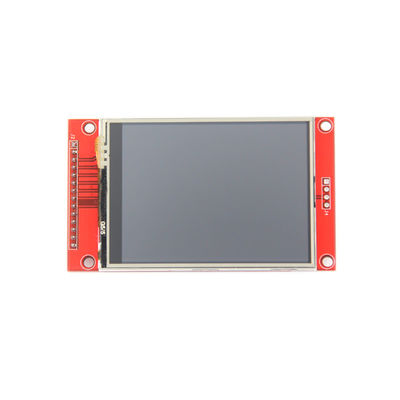

2,8 Zoll Widerstand-Note 2,8" Modul SPIs LCD TFT Bildschirm 240*320 ILI9341 intelligente TFT-Anzeige Fabrik-Vorlage
| Name | Parameter |
| SKU | JC2432S028N |
| Anzeigen-Farbe | Farbe RGB 65K |

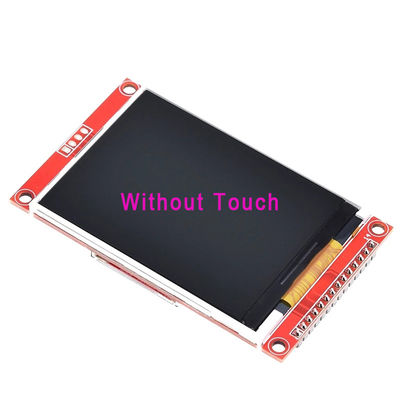

| Notenmodus | Ohne Note |
| Bildumfang | 2,8 (Zoll) |
| Art | TFT |
| Fahrer IC | ILI9341 |
| Entschließung | 240*320 (Pixel) |
| Modul-Schnittstelle | 4-wire SPI |
| Beschriftungsbereich | 57,60 (L)) X43.20 (W) MILLIMETER |

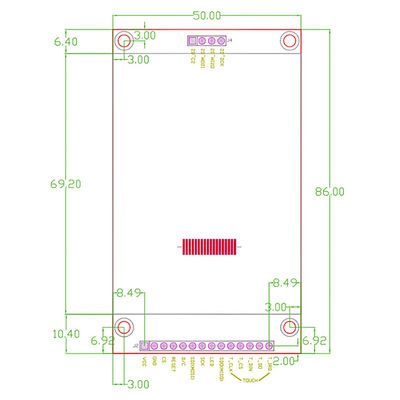

| Außenmaß | 86,00 (L) X50.00 (W) MILLIMETER |
| Betriebstemperatur | -20℃~60℃ |
| Lagertemperatur | -30℃~70℃ |
| Funktionierenspannung | 3.3V |
| Blickwinkel | 12:00uhr |
| Produkt-Gewicht (Paketenthalten) | 48 (g) |
| Zahl | Pin Label | Pin Description |
| 1 | VCC | Leistungsaufnahme 5,0 |
| 2 | Boden | Energieboden |
| 3 | CS | Lcd-Signalsteuerung- eines Bausteinssignal, aktives Tief |
| 4 | REST | Lcd-Zurückstellensignal, niedriges Zurückstellen |
| 5 | D/C | Steuerregisterauswahl |
| 6 | SDI (MOSI) | Steuerdatenübertragung |
| 7 | SCK | Taktsignal |
| 8 | LED | Hintergrundbeleuchtungssteuerung, hochrangige Beleuchtung, angeschlossen an 3.3V |
| 9 | SDO (MISO) | SPI-Bus las Datensignal |
| 10 | T_CLK | Note SPI-Bustaktsignal |
| 11 | T_CS | Das Touch Screen Chip-Auswahlsignal, niedrig ermöglichen |
| 12 | T_DIN | Note SPI-Businput |
| 13 | T_DO | Note SPI-Busertrag |
| 14 | T_IRQ | Touch Screen Unterbrechungssignal, niedrig, wenn Note ermittelt wird |
