| Modellnummer: | JC3248S035N |
| MOQ: | 300 |
| Preis: | ￥58/PCS |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsfähigkeit: | 5000pcs/day |

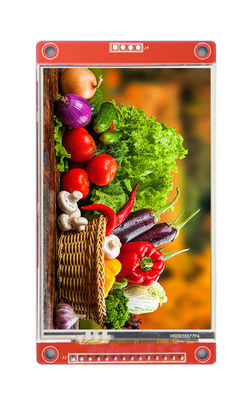

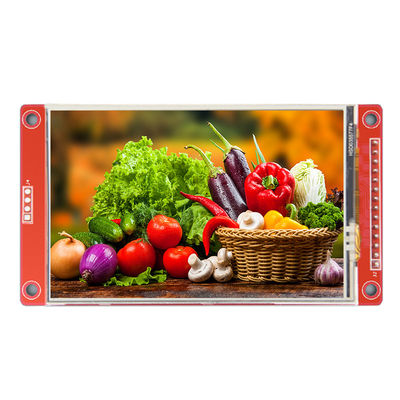

3,5-Zoll-ohne Touch-SPI-LCD-TFT-Modul 3,5-Zoll-480 * 320-TFT-Anzeigemodul SPI-Panel-Treiber-IC ILI9488-Unterstützung
Stellen Sie 51 MCU, stm32 MCU, Arduino-Beispielprogramm bereit, kopieren Sie den Download-Link in den Browser, um die Informationen herunterzuladen:
Die Hardwareschaltung des LCD-Moduls besteht aus zwei Teilen: einer Steuerschaltung für die LCD-Anzeige und einer Steuerschaltung für die Hintergrundbeleuchtung.
Die LCD-Anzeigesteuerschaltung wird verwendet, um die Pins des LCD zu steuern, einschließlich Steuerpins und Datenübertragungspins.
Der Touchscreen-Steuerschaltkreis kann die entsprechende Touch-Screen-Berührung und das Lesen von Touch-Koordinaten steuern (Touchscreen optional).
| Name | Parameter |
| Artikelnummer | JC3248R035N |
| Anzeigefarbe | RGB-65K-Farbe |
| Touch-Modus | Ohne Berührung |
| Bildschirmgröße | 3,5 (Zoll) |
| Typ | TFT |
| Treiber-IC | ILI9488 |
| Auflösung | 320*480 (Pixel) |
| Modulschnittstelle | 4-Draht-SPI |
| Aktiver Bereich | 73,44 (L)) X 48,96 (B) MM |
| Externe Dimension | 99,0 (L)X54,9 (B)MM |
| Betriebstemperatur | -20℃~60℃ |
| Lagertemperatur | -30℃~70℃ |
| Betriebsspannung | 3,3 V |
| Blickwinkel | 12:00 Uhr |
| Produktgewicht (Paket enthält) | 50 g) |
| Nummer | Pin-Etikett | Pin-Beschreibung |
| 1 | VCC | 5.0 Leistungsaufnahme |
| 2 | Masse | Stromboden |
| 3 | CS | LCD-Chipauswahlsignal, aktiv niedrig |
| 4 | AUSRUHEN | LCD-Reset-Signal, Low-Level-Reset |
| 5 | D/C | Steuerregisterauswahl |
| 6 | SDI(MOSI) | Datenübertragung steuern |
| 7 | SCK | Taktsignal |
| 8 | LED | Steuerung der Hintergrundbeleuchtung, hohe Beleuchtung, angeschlossen an 3,3 V |
| 9 | SDO(MISO) | SPI-Bus-Lesedatensignal |
| 10 | T_CLK | Berühren Sie das Taktsignal des SPI-Busses |
| 11 | T_CS | Touchscreen-Chip-Auswahlsignal, Low-Level-Aktivierung |
| 12 | T_DIN | Berühren Sie den SPI-Bus-Eingang |
| 13 | T_DO | Berühren Sie den SPI-Bus-Ausgang |
| 14 | T_IRQ | Touchscreen-Unterbrechungssignal, niedriger Pegel, wenn Berührung erkannt wird |
