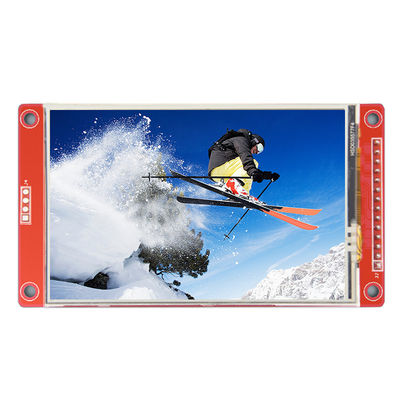

3,5 Modul SPIs LCD TFT Note des Zoll widerstrebende Platten-Fahrer ICs ILI9488 des TFT-Anzeige Modul-3,5 Zoll-480*320 SPI Unterstützung
Stellen Sie 51 MCU, stm32 MCU, Arduino-Programmbeispiel zur Verfügung, kopieren Sie die Downloadverbindung zum Browser, um die Informationen herunterzuladen:
Der LCD-Modul-Hardware-Stromkreis enthält zwei Teile: ein LCD-Anzeigesteuerungsstromkreis und ein Hintergrundbeleuchtungssteuerstromkreis.
Der LCD-Anzeigesteuerungsstromkreis wird benutzt, um die Stifte des LCD, einschließlich Steuerstift- und Datenübertragungsstifte zu steuern.
Der Touch Screen Steuerstromkreis kann entsprechende steuern Touch Screen Note und beigeordnete Lesung (den Touch Screen optional) berühren.
Der Hintergrundbeleuchtungssteuerstromkreis wird benutzt, um die Hintergrundbeleuchtung zu steuern, um eingeschaltet und aus zu sein. Selbstverständlich wenn die Hintergrundbeleuchtung nicht angefordert wird gesteuert zu werden, kann der Hintergrundbeleuchtungssteuerstift an die Stromversorgung 3.3V direkt angeschlossen werden, ohne den Stromkreis zu verwenden.
Das LCD-Modul wendet ein 4 Draht SPI-Übertragungsverfahren mit einem Fahrer IC von ILI9488 mit einer Entschließung von 320x480 und von Notenfunktion an (optional). Das Modul schließt eine LCD-Anzeige, einen Hintergrundbeleuchtungssteuerschaltkreis und einen Touch Screen Steuerschaltkreis mit ein.
| Name | Parameter |
| SKU | JC3248R035R |
| Anzeigen-Farbe | Farbe RGB 65K |
| Notenmodus | Widerstrebende Note |
| Bildumfang | 3,5 (Zoll) |
| Art | TFT |
| Fahrer IC | ILI9488 |
| Entschließung | 320*480 (Pixel) |
| Modul-Schnittstelle | 4-wire SPI |
| Beschriftungsbereich | 73,44 (L)) X48.96 (W) MILLIMETER |
| Außenmaß | 99,0 (L) X54.9 (W) MILLIMETER |
| Betriebstemperatur | -20℃~60℃ |
| Lagertemperatur | -30℃~70℃ |
| Funktionierenspannung | 3.3V |
| Blickwinkel | 12:00uhr |
| Produkt-Gewicht (Paketenthalten) | 55 (g) |
| Zahl | Pin Label | Pin Description |
| 1 | VCC | Leistungsaufnahme 5,0 |
| 2 | Boden | Energieboden |
| 3 | CS | Lcd-Signalsteuerung- eines Bausteinssignal, aktives Tief |
| 4 | REST | Lcd-Zurückstellensignal, niedriges Zurückstellen |
| 5 | D/C | Steuerregisterauswahl |
| 6 | SDI (MOSI) | Steuerdatenübertragung |
| 7 | SCK | Taktsignal |
| 8 | LED | Hintergrundbeleuchtungssteuerung, hochrangige Beleuchtung, angeschlossen an 3.3V |
| 9 | SDO (MISO) | SPI-Bus las Datensignal |
| 10 | T_CLK | Note SPI-Bustaktsignal |
| 11 | T_CS | Das Touch Screen Chip-Auswahlsignal, niedrig ermöglichen |
| 12 | T_DIN | Note SPI-Businput |
| 13 | T_DO | Note SPI-Busertrag |
| 14 | T_IRQ | Touch Screen Unterbrechungssignal, niedrig, wenn Note ermittelt wird |
