| Modellnummer: | JC2424S012N |
| MOQ: | 300 |
| Preis: | ￥42/PCS |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsfähigkeit: | 5000pcs/day |

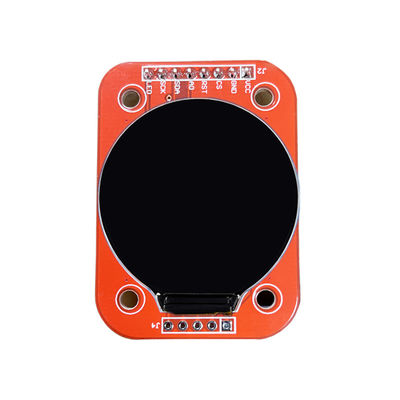

1,28 Zoll TFT LCD-Anzeigen-Modul 1,28“ runde volle IPS 240*240 GC9A01 Fahrer-4 Entschließung Draht SPI-Schnittstellen-240x240
Stellen Sie 51 MCU, stm32 MCU, Kopie die Downloadverbindung zum Browser zur Verfügung, um die Informationen herunterzuladen:
Der Prüfer GC9A01 stützt eine maximale Entschließung von 132*162 und von 48114 Byte GRAMM. Er stützt auch die 8-Bit--, 9 gebissen, 16-Bit-- und 18 gebissenen Datenbusse der parallelen Schnittstelle. Er stützt auch Dreileiter und 4 serielle Schnittstellen Draht SPIs. Da parallele Steuerung viele IO-Häfen erfordert, ist das allgemeinste man Steuerung serieller Schnittstelle SPIs. Das GC9A01 stützt auch 65K, Farbbildschirm 262K RGB, Anzeigenfarbe ist der sehr reichen, bei der Unterstützung drehenden Anzeigen- und Rollenanzeige und des Videoplaybacks, Anzeige in einer Vielzahl von Weisen.
●der 1,28-Zoll-Farbbildschirm, Farbbildschirm der Unterstützungs 65K, zeigen reiche Farben an ·
●240X240 Entschließung, klare Anzeige·
●IPS Glas, voll- Ansichtanzeige ·
●Runder Bildschirm, guter Anzeigeneffekt ·
●Unter Verwendung des SPI-Serienbusses nimmt es nur einig IOS zum Belichten die Anzeige·
●Einfach, das Experiment mit Sd-Einbauschlitz zu erweitern·
●Militär-Gradprozessstandards, langfristige Stallarbeit ·
●Gewähren Sie zugrunde liegende technische Unterstützung des Fahrers·
| Name | Parameter |
| SKU | JC2424S012N |
| Anzeigen-Farbe | Farbe RGB 65K |
| Notenmodus | Ohne Note |
| Bildumfang | 1,28 (Zoll) |
| Art | TFT |
| Fahrer IC | GC9A01 |
| Entschließung | 240*240 (Pixel) |
| Modul-Schnittstelle | 4-wire SPI |
| Beschriftungsbereich | 32,4 (L) X32.4 (W) MILLIMETER |
| Außenmaß | 50,0 (L) X36.0 (W) X3.1 (H) MILLIMETER |
| Betriebstemperatur | -20℃~60℃ |
| Lagertemperatur | -30℃~70℃ |
| Funktionierenspannung | 3.3V |
| Blickwinkel | Voll- Ansicht IPS |
| Produkt-Gewicht (Paketenthalten) | 13 (g) |
| Zahl | Pin Label | Pin Description |
| 1 | VCC | Leistungsaufnahme 5,0 |
| 2 | Boden | Energieboden |
| 3 | CS | Lcd-Signalsteuerung- eines Bausteinssignal, aktives Tief |
| 4 | REST | Lcd-Zurückstellensignal, niedriges Zurückstellen |
| 5 | A0 | Steuerregisterauswahl |
| 6 | SDA | Steuerdatenübertragung |
| 7 | CLK | Taktsignal |
| 8 | LED | Angeschlossen an 3.3V |
