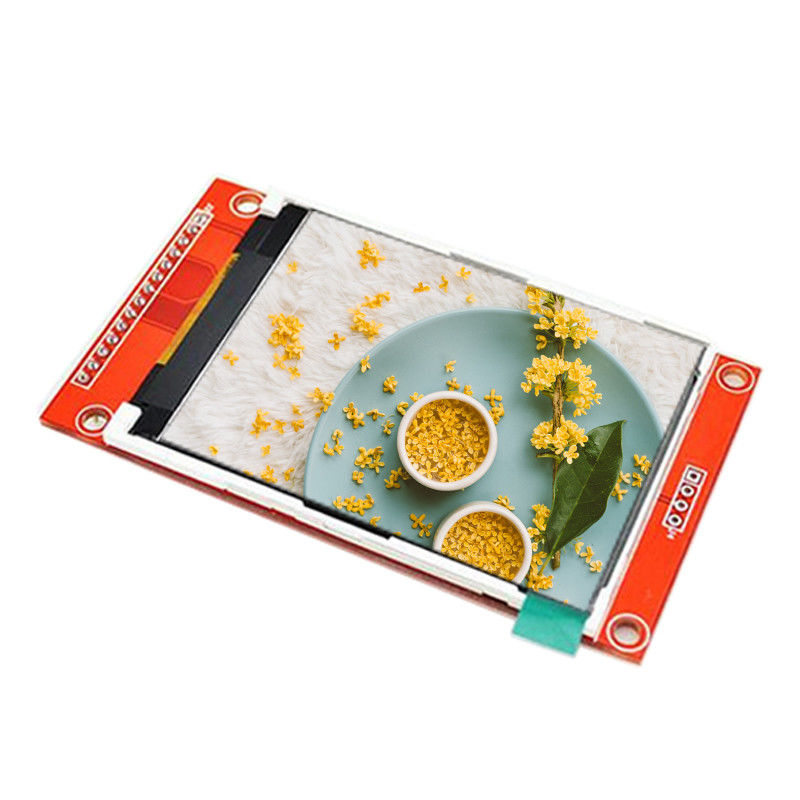

240x320 SPI Anzeige TFT-Anzeigen-Modul des Anzeigen-Modul-ILI9341 Spi

Name: 240x320 SPI Anzeige TFT-Anzeigen-Modul des Anzeigen-Modul-ILI9341 Spi
Brand: Shenzhen Jingcai Intelligent Co., Ltd.
SKU: JC2432S024N
Price: 37 USD
Availability: InStock

Modellnummer:	JC2432S024N
MOQ:	300
Preis:	￥37/PCS
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	5000pcs/day

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Größe:

2.4inch

Entschließung:

240*320

Note:

Ohne Note

Name:

JC2432S024N

Außenmaß:

77,18 (L) X42.72 (W) MILLIMETER

Produkt-Gewicht:

35 (g)

Hervorheben:

Anzeigen-Modul 240x320 SPI

SPI-Anzeigen-Modul ILI9341

TFT-Anzeigen-Modul Anzeige ILI9341 Spi

Beschreibung des Produkts

4 Zoll ohne Modul 2,4" Note SPIs LCD TFT Modul-intelligenter Bildschirm Anzeige 240*320 ILI9341 TFT

Stellen Sie 51 MCU, stm32 MCU, Arduino-Programmbeispiel zur Verfügung, kopieren Sie die Downloadverbindung zum Browser, um die Informationen herunterzuladen

Produkt-Beschreibung

◎Größe: 2,4 Zoll SPI-Serienbus

◎Entschließung: 240*320

◎Fahrer 51/AVR/STM32, liefern Initialisierungscode

◎Modul 2,8 Zoll SPIs LCD, ohne Fahrer der Note nur 4 IO, mit nur Note

◎9 IO-Fahrer, Entschließung 240*320

Mit und ohne Note zwei Wahlen.

Paket eingeschlossen:

1× Modul 240*320 2,8 Zoll SPIs TFT LCD mit Note oder ohne Note

Produkt-Parameter

Name	Parameter
SKU	JC2432S024N
Anzeigen-Farbe	Farbe RGB 65K

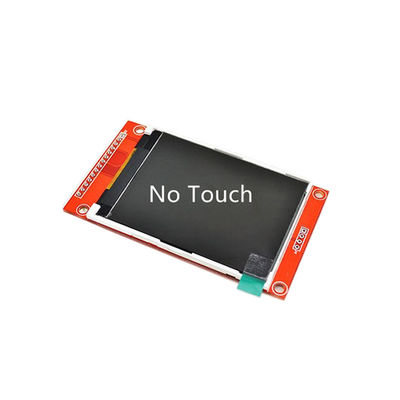

Notenmodus	Ohne Note
Bildumfang	2,4 (Zoll)
Art	TFT
Fahrer IC	ILI9341
Entschließung	240*320 (Pixel)
Modul-Schnittstelle	4-wire SPI
Beschriftungsbereich	48,96 (L)) X36.72 (W) MILLIMETER

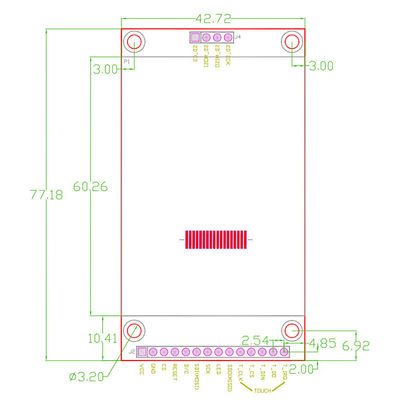

Außenmaß	77,18 (L) X42.72 (W) MILLIMETER
Betriebstemperatur	-20℃~60℃
Lagertemperatur	-30℃~70℃
Funktionierenspannung	3.3V
Blickwinkel	12:00uhr
Produkt-Gewicht (Paketenthalten)	35 (g)

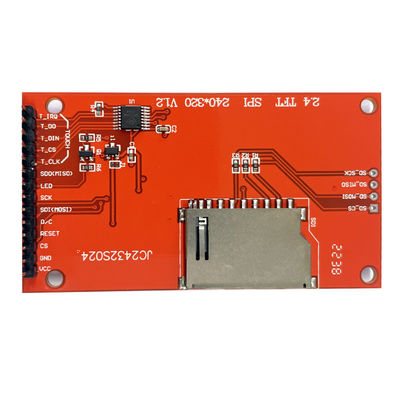

Schnittstellendefinition

Zahl	Pin Label	Pin Description
1	VCC	Leistungsaufnahme 5,0
2	Boden	Energieboden
3	CS	Lcd-Signalsteuerung- eines Bausteinssignal, aktives Tief
4	REST	Lcd-Zurückstellensignal, niedriges Zurückstellen
5	D/C	Steuerregisterauswahl
6	SDI (MOSI)	Steuerdatenübertragung
7	SLK	Taktsignal
8	LED	Hintergrundbeleuchtungssteuerung, hochrangige Beleuchtung, angeschlossen an 3.3V
9	SDO (MISO)	SPI-Bus las Datensignal
10	T_CLK	Note SPI-Bustaktsignal
11	T_CS	Das Touch Screen Chip-Auswahlsignal, niedrig ermöglichen
12	T_DIN	Note SPI-Businput
13	T_DO	Note SPI-Busertrag
14	T_IRQ	Touch Screen Unterbrechungssignal, niedrig, wenn Note ermittelt wird
