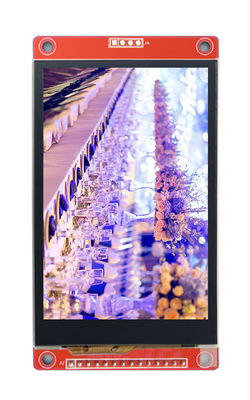

Zoll 480x320 des SPI-Touch Screen Lcd-Anzeigen-Modul-ILI9488 Tft Lcd des Modul-3,5

Zoll 480x320 des SPI-Touch Screen Lcd-Anzeigen-Modul-ILI9488 Tft Lcd des Modul-3,5

Modellnummer: JC3248S035C
MOQ: 300
Preis: ¥79/PCS
Zahlungsbedingungen: L/C, T/T
Versorgungsfähigkeit: 5000pcs/day
Einzelheiten
Herkunftsort:
China
Größe:
3.5inch
Entschließung:
320*480
Touch:
Capacitive touch
Name:
JC3248S035C
Außenmaß:
99,0 (L) X54.9 (W) MILLIMETER
Produktgewicht:
58 (g)
Versorgungsmaterial-Fähigkeit:
5000pcs/day
Hervorheben:

Touch Screen Lcd-Anzeigen-Modul ILI948

,

Modul ILI9488 Tft Lcd

,

Zoll 480x320 Tft Lcd Modul-3

Beschreibung des Produkts





3,5-Zoll-kapazitives Touch-SPI-LCD-TFT-Modul TFT-Anzeigemodul 3,5-Zoll-480 * 320-SPI-Panel-Treiber-IC ILI9488-Unterstützung



Stellen Sie 51 MCU, stm32 MCU, Arduino-Beispielprogramm bereit, kopieren Sie den Download-Link in den Browser, um die Informationen herunterzuladen:

Produktbeschreibung

JC3248S035C ist ein SPI-Modul mit kapazitivem Touch.Der Touch-Chip verwendet GT911, das Multi-Touch unterstützt und über eine starke Anti-Interferenz-Fähigkeit verfügt.Es wird häufig in einigen industriellen Anlässen verwendet.Das LCD-Modul verwendet die 4-Draht-SPI-Kommunikationsmethode und verfügt über den ILI9488-Treiber-IC mit einer Auflösung von 320 x 480 und Touch-Funktion (optional).Das Modul umfasst ein LCD-Display, einen Steuerkreis für die Hintergrundbeleuchtung und einen Steuerkreis für den Touchscreen.

● 3,5-Zoll-Farbbildschirm, unterstützt 65K-Farbdisplay, zeigt satte Farben an ·

● 320X480 Auflösung mit optionaler Touch-Funktion·

● Mit dem seriellen SPI-Bus sind nur wenige IOs erforderlich, um das Display zu beleuchten·

● Einfaches Erweitern des Experiments mit SD-Kartenslot·

● Militärische Prozessstandards, langfristig stabile Arbeit ·

● Bereitstellen von technischem Support für zugrunde liegende Treiber·

Produktparameter

Name Parameter
Artikelnummer JC3248R035C
Anzeigefarbe RGB-65K-Farbe
Touch-Modus Kapazitive Berührung
Bildschirmgröße 3,5 (Zoll)
Typ TFT
Treiber-IC ILI9488
Auflösung 320*480 (Pixel)
Modulschnittstelle 4-Draht-SPI
Aktiver Bereich 73,44 (L)) X 48,96 (B) MM
Externe Dimension 99,0 (L)X54,9 (B)MM
Betriebstemperatur -20℃~60℃
Lagertemperatur -30℃~70℃
Betriebsspannung 3,3 V
Blickwinkel 12:00 Uhr
Produktgewicht (Paket enthält) 58(g)

Schnittstellendefinition



Nummer Pin-Etikett Pin-Beschreibung
1 VCC 5.0 Leistungsaufnahme
2 Masse Stromboden
3 CS LCD-Chipauswahlsignal, aktiv niedrig
4 AUSRUHEN LCD-Reset-Signal, Low-Level-Reset
5 D/C Steuerregisterauswahl
6 SDI(MOSI) Datenübertragung steuern
7 SCK Taktsignal
8 LED Steuerung der Hintergrundbeleuchtung, hohe Beleuchtung, angeschlossen an 3,3 V
9 SDO(MISO) SPI-Bus-Lesedatensignal
10 C_SCL Taktsignal des kapazitiven Berührungs-I2C-Busses
11 C_RST Kapazitives Touchscreen-Reset-Signal, Low-Pegel-Aktivierung
12
13 C_SDA Kapazitiver Touch-I2C-Bus-Datenport
14 C_INT
Kapazitives Touchscreen-Unterbrechungssignal, niedriger Pegel, wenn Berührung erkannt wird
