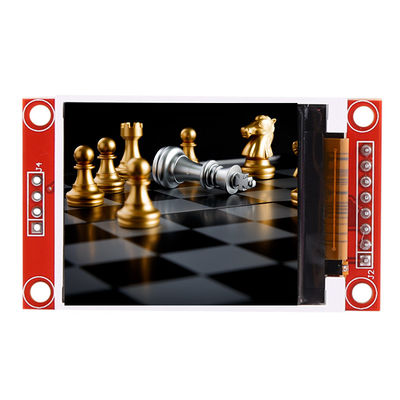

SPI 1,8 Modul TFT-Bildschirm Zoll Tft Lcd Modul-ST7735 1,8 Spi 128x160 Tft

Herkunftsort China
Modellnummer JC1216S018N
Min Bestellmenge 300
Preis ¥24/PCS
Lieferzeit 28day
Zahlungsbedingungen L/C, T/T
Versorgungsmaterial-Fähigkeit 5000pcs/day

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Größe 1.8inch Entschließung 128*160
Note Ohne Note Name JC1216S018N
Fahrer IC ST7735S Produkt-Gewicht 15 (g)
Hervorheben

SPI Modul 1

,

8 Zoll Tft Lcd

,

Modul ST7735 1

Hinterlass eine Nachricht
Produkt-Beschreibung

1,8 Zoll ohne Modul 1,77“ 1,8" Note SPIs LCD TFT Bildschirm 128x160 ST7735 TFT

Produkt-Beschreibung

Der LCD-Modul-Hardware-Stromkreis enthält zwei Teile: ein LCD-Anzeigesteuerungsstromkreis und ein Hintergrundbeleuchtungssteuerstromkreis.

Der LCD-Anzeigesteuerungsstromkreis wird benutzt, um die Stifte des LCD, einschließlich Steuerstift- und Datenübertragungsstifte zu steuern.

Der Hintergrundbeleuchtungssteuerstromkreis wird benutzt, um die Hintergrundbeleuchtung zu steuern, um eingeschaltet und aus zu sein. Selbstverständlich wenn die Hintergrundbeleuchtung nicht angefordert wird gesteuert zu werden, kann der Hintergrundbeleuchtungssteuerstift an die Stromversorgung 3.3V direkt angeschlossen werden, ohne den Stromkreis zu verwenden.



der 1,8-Zoll-Farbbildschirm, Farbbildschirm der Unterstützungs 65K, zeigen reiche Farben an ·

●128X160 Entschließung, klare Anzeige·

●Unter Verwendung des SPI-Serienbusses nimmt es nur einig IOS zum Belichten die Anzeige

●Einfach, das Experiment mit Sd-Einbauschlitz zu erweitern·

●Militär-Gradprozessstandards, langfristige Stallarbeit ·

●Gewähren Sie zugrunde liegende technische Unterstützung des Fahrers

Produkt-Parameter

Name Parameter
SKU JC1216S018N
Anzeigen-Farbe Farbe RGB 65K
Notenmodus Ohne Note
Bildumfang 1,8 (Zoll)
Art TFT
Fahrer IC ST7735S
Entschließung 128*160 (Pixel)
Modul-Schnittstelle 4-wire SPI
Beschriftungsbereich 35,04 (L) X28.03 (W) MILLIMETER
Außenmaß 58,0 (L) X34.7 (W) X2.30 (H) MILLIMETER
Betriebstemperatur -20℃~60℃
Lagertemperatur -30℃~70℃
Funktionierenspannung 3.3V
Blickwinkel 12:00uhr
Produkt-Gewicht (Paketenthalten) 15 (g)

Schnittstellendefinition



Zahl Pin Label Pin Description
1 VCC Leistungsaufnahme 5,0
2 Boden Energieboden
3 CS Lcd-Signalsteuerung- eines Bausteinssignal, aktives Tief
4 REST Lcd-Zurückstellensignal, niedriges Zurückstellen
5 A0 Steuerregisterauswahl
6 SDA Steuerdatenübertragung
7 CLK Taktsignal
8 LED Angeschlossen an 3.3V
