Widerstrebende Modul-Anzeige ILI9341 Note SPIs Tft Lcd Anzeige 240x320 2,4 Zoll Tft Lcd

Herkunftsort China
Modellnummer JC2432S024R
Min Bestellmenge 300
Preis ¥42/PCS
Lieferzeit 28day
Zahlungsbedingungen L/C, T/T
Versorgungsmaterial-Fähigkeit 5000pcs/day

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Größe 2.4inch Entschließung 240*320
Note Widerstandnote Name JC2432S024R
Fahrer IC ILI9341 Produkt-Gewicht 40 (g)
Hervorheben

Modul-Anzeige ILI9341 SPIs Tft Lcd

,

Modul-Anzeige 2.4Inch Tft Lcd

,

Anzeige 240x320 2

Hinterlass eine Nachricht
Produkt-Beschreibung

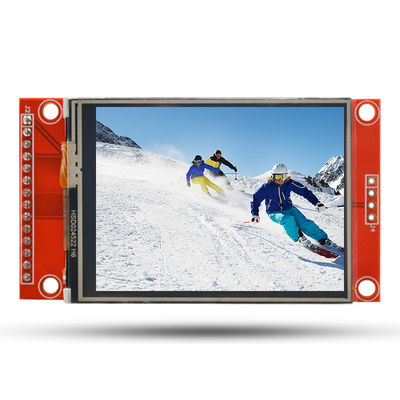

Modul 2,4" 2,4-Zoll-widerstrebendes Note SPIs LCD TFT Modul-intelligenter Bildschirm Anzeige 240*320 ILI9341 TFT





Widerstrebende Modul-Anzeige ILI9341 Note SPIs Tft Lcd Anzeige 240x320 2,4 Zoll Tft Lcd 0

Produkt-Beschreibung

Das LCD-Modul wendet ein 4 Draht SPI-Übertragungsverfahren mit einem Fahrer IC von ILI9341 mit einer Entschließung von 240x320 und von Notenfunktion an (optional). Das Modul schließt eine LCD-Anzeige, einen Hintergrundbeleuchtungssteuerschaltkreis und einen Touch Screen Steuerschaltkreis mit ein.

●2.4 Zoll Farbbildschirm, Stütz-16-Bit--Farbbildschirm 65K, zeigen reiche Farben an

●Entschließung 240X320 mit optionaler Notenfunktion ·

●Unter Verwendung des SPI-Serienbusses nimmt es nur einig IOS zum Belichten die Anzeige

●Einfach, das Experiment mit Sd-Einbauschlitz zu erweitern ·

●Stellen Sie ein reiches Programmbeispiel zur Verfügung ·

●Militär-Gradprozessstandards, lang

●Gewähren Sie zugrunde liegende technische Unterstützung des Fahrers

Produkt-Parameter

Name Parameter
SKU JC2432S024R
Anzeigen-Farbe Farbe RGB 65K
Notenmodus Widerstandnote
Bildumfang 2,4 (Zoll)
Art TFT
Fahrer IC ILI9341
Entschließung 240*320 (Pixel)
Modul-Schnittstelle 4-wire SPI
Beschriftungsbereich 48,96 (L)) X36.72 (W) MILLIMETER

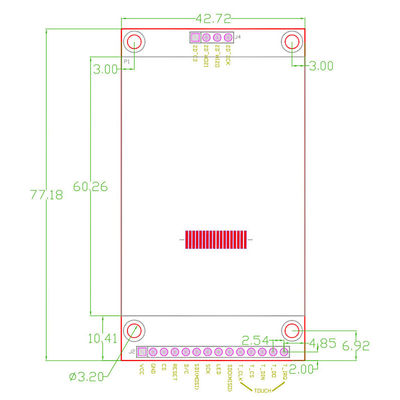

Außenmaß 77,18 (L) X42.72 (W) MILLIMETER
Betriebstemperatur -20℃~60℃
Lagertemperatur -30℃~70℃
Funktionierenspannung 3.3V
Blickwinkel 12:00uhr
Produkt-Gewicht (Paketenthalten) 40 (g)

Schnittstellendefinition



Zahl Pin Label Pin Description
1 VCC Leistungsaufnahme 5,0
2 Boden Energieboden
3 CS Lcd-Signalsteuerung- eines Bausteinssignal, aktives Tief
4 REST Lcd-Zurückstellensignal, niedriges Zurückstellen
5 D/C Steuerregisterauswahl
6 SDI (MOSI) Steuerdatenübertragung
7 SLK Taktsignal
8 LED Hintergrundbeleuchtungssteuerung, hochrangige Beleuchtung, angeschlossen an 3.3V
9 SDO (MISO) SPI-Bus las Datensignal
10 T_CLK Note SPI-Bustaktsignal
11 T_CS Das Touch Screen Chip-Auswahlsignal, niedrig ermöglichen
12 T_DIN Note SPI-Businput
13 T_DO Note SPI-Busertrag
14 T_IRQ Touch Screen Unterbrechungssignal, niedrig, wenn Note ermittelt wird
